JAYASYS DP 系列音频处理器

来源:本站作者:admin 日期:2019-04-13 12:12:01 浏览:

JAYASYS DP RJ45定义.pdf

JAYASYS DP RS232控制代码 .pdf

JAYASYS DP 系列数字音频处理器说明书.pdf

JAYASYS DP系列处理器控制软件.rar

JAYASYS DP 系列数字音频处理器是基于性能强大的DSP数字音频处理JAYASYS DP系列音频处理器有6款不同型号产品:DP-24(2进4出)、DP-26(2进6出)、DP-36(3进6出)、DP-44(4进4出)、DP-46(4进6出)、DP-48(4进8出)可以根据用户的系统需求进行自由选配,是工程安装应用的理想选择, 它组合了传统设备的功能并带有远程控制的能力。非凡的音质表现。基于96kHz数字采样率提供超过20kHz以上的音频带宽。高频解析力表现细腻,频域扩展宽广, 真实还原音频内容。预设分频模式: 2 x 2 way, 2 x 3 way, 4 way + 2 Aux, 5 way + 1 Aux, 6 way。设备提供的“信号源”参数, 允许完全自由配置每个输出通道的信号路由。每个输入通道包括增益控制, 最长1500毫秒延时, 31段图示均衡器, 10段多功能滤波器。多功能滤波器允许设置多种类型, 包括参量均衡器, 高/低搁架式滤波器, 可变Q值的高/低通滤波器, 陷波器, 全通滤波器, 带通滤波器。每个输出通道包括增益控制, 最长1500毫秒延时, 10段多功能滤波器。多功能滤波器允许设置多种类型, 包括参量均衡器, 高/低搁架式滤波器, 可变Q值的高/低通滤波器, 陷波器, 全通滤波器, 带通滤波器. 独立的高通和低通滤波器提供最高48dB/Octave斜率。相位反转, 和一个全功能的限幅器。支持通道间联动调节。支持选项式的安全锁设置。支持扩展简单远程通讯协议。前面板的三个编码器提供简易的参数控制, 并显示在LCD屏幕上。输入和输出电平监控, 静音/编辑 按钮允许快速设置和调节操作。处理器提供远程控制软件操作和管理。通讯接口支持 RS232/RS485。

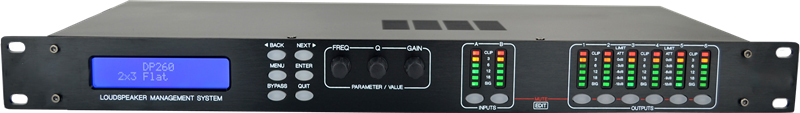

JAYASYS DP-26 (2进6出数字音频处理器)


输入部分:

输入接口:2路3 pin XLR电子平衡;阻抗:10k 欧姆;共模抑制比:>75dB   (50Hz to 10kHz)

输出部分:

输出接口:6路3 pin XLR电子平衡;输出阻抗:< 60 欧姆;最小负载:600 欧姆;最大电平:+15dBm

性能参数:

数字音频采样率:96kHz;频率响应:+/- 0.5dB(20Hz-20kHz);失真度:<0.005%(1kHz;+15dBm);ADC 动态范围:114dB (20Hz -20kHz, A-Weighted);DAC 动态范围:114dB (20Hz-20kHz,A-Weighted);系统传播延时:0.41mS

输入通道参数:

增益-40dB to +6dB (0.1dB steps);延时:最大 1500ms (343,4m);图示均衡器:31段

输出通道参数:

增益:-40dB to +15dB (0.1dB steps);相位:+/-;延时:最大 1500ms (343,4m);信号路由:A, B, A+B;通道名称:6个字符长度

多功能滤波器:

滤波器数量:10输入 and 10 输出;类型:PEQ/ Hi/Lo;Shelving/HP/LP/VariQ/Allpass/Bandpass/Notch;频率范围:20Hz -20kHz (1/36 Octave steps)

增益:-30dB to +15Db,(0.1dB steps);带宽 / Q值:0,0078 to 2.52 octaves (Q=0.5 to 128)

分频滤波器:

频率范围:20Hz 20kHz (1/36 Octave steps);斜率类型:Butterworth/Linkwitz Riley/Bessel

斜率范围:6/12/18/24/36/48dB/Octave;输出限幅器门限值:-10dB to +15dBu;启动时间:0,3ms to 90ms;释放时间:100ms to 2 second

系统参数:

最大支持用户存储数目:50个;延时单位:ms/m;系统锁:可设置各项类型密码锁;显示屏:2x 20 字符LCD;电平指示:6段 LED;电平指示模式:电平或限幅器衰减量大小;通道联动控制:支持;LCD对比度调节:支持;LED亮度调节:支持;扩展简单远程通讯协议:支持;固件升级:支持

连接器:

音频输入和输出接口类型:3 pin XLR;RS-232:DB-9母座;RS-485:3 pin XLR;电源:标准IEC插口;电源需求:220 VAC 变压器 (90 - 250 VAC 开关电源 选配);尺寸:44 x 482 x 205 mm;重量:4.0Kg
